“光伏＋建筑第五立面”：BIPV应用新风向

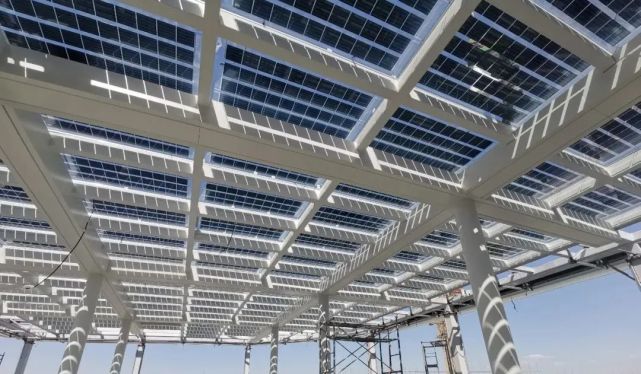

在建中的中交启园品牌展示馆BIPV项目

随着城市化的不断发展，建筑用地日趋紧张，建筑第五立面高效运用越来越受重视。

所谓建筑第五立面，其实就是建筑顶面。这部分面积占据了城市面积的五分之一，如果合理利用，比如进行绿化，加入各种低碳技术，可以减少建筑排水压力，可以保护屋面结构，可以降低建筑能耗，可以提高城市绿化覆盖，可以创造空中景观等等。

那么，在国家双碳目标下，光伏建筑一体化（BIPV）如何与建筑第五立面结合应用呢？今天给大家分享一下“中交启园品牌展示馆”项目。

向阳而生：资源最大利用

中交启园品牌展示馆（启晨之光）作为雄安新区绿色建筑示范项目，从一开始就决定设计空中花园+光伏采光顶的形式对建筑的第五立面进行美化。

利用建筑屋顶种植绿植打造“向阳而生”的空中花园，并设置休闲区域，为人们开拓更多的休闲空间，使建筑更具人性化。而光伏采光顶赋予了空中花园清洁发电的功能，同时实现遮阳挡雨、节能减排、清洁发电、美化屋顶等综合功能，实现资源利用最大化。

30%透光率-多面功能

考虑到满足植物生长的采光需求并能达到更高发电量，还能起到遮阳功能，为此设计师最终选定了30%透光率这一方案。

较多的留白使得光伏绿色建材的排布呈现一定的点阵状观感，使建筑更美观。

异形晶硅建筑美学呈现

中交启园品牌展示馆从外形看光伏采光顶与顶部中交集团的标志形成一体化设计，最大的特点就是将光伏直接融入到建筑屋顶美学设计中。

建筑从来不会束缚于条条框框，那面对建筑边角异形又该怎么处理？

中交启园品牌展示馆顶部边角是有一定弧度的，由于特殊设计，因此产品设计师单独设计了一批异形组件，并且在设计时考虑异形组件整体协调，电池片依照特殊外形进行单独了排布，使得异形组件完全融入到建筑中，实现了建筑屋顶的美化。

看到这里如果你觉得建筑到这一步已经完美了，但超乎你认知的不止光伏！

新型电力系统提高建筑清洁用能

除了采光顶运用光伏之外，建筑还采用了微网储能系统和直流微网技术，整个系统由BIPV、储能、充电桩及能量管理系统构成。由光伏采光顶所发电力，通过微网储能系统用于顶部亮化和建筑表皮亮化，提高了建筑的清洁用能比例，降低了建筑能耗。

项目装机面积380平方米，装机容量为35千瓦，据测算，光伏采光顶每天可发电100度电，可供7千瓦充电桩充电，并可为汽车充电12小时，可用于室外景观照明2小时用电需求。

项目建设完成后，预计每年可为建筑提供约3万度绿色电力，减排二氧化碳29.91吨，减排二氧化硫0.9吨，减少粉尘8.16吨。该项目将光伏主动产能与新型电力系统相结合，也为雄安打造低碳、科技、智慧可持续发展理念的碳中和城市提供示范样板。
